Спецодежда для защиты от термических рисков электродуги

Нормативная база

Требования к СИЗ для защиты от высоких термических рисков электрической дуги изложены в российских и межгосударственных стандартах:

1. ГОСТ Р 12.4.234-2012 (заменил ГОСТ 2007 года, модифицирован к документу МЭК 61482:2009) — национальный стандарт определяет методы испытаний специальной одежды для защиты от электродуги; устанавливает общие техтребования к ее изготовлению, конструкции, эргономике, материалам и маркировке; дает указания по эксплуатации.
2. ТР ТС 019/2011 — международный Технический регламент устанавливает единые требования к средствам индивидуальной защиты на всей территории Таможенного Союза.

Материалы и готовую одежду подвергают испытаниям в лабораториях под воздействием электродуги разной мощности и с учетом влияния всех сопутствующих факторов, которые помогут определить и точно рассчитать степень необходимой защиты.

При коробочном методе воздействуют на образец ткани в контролируемой среде. При испытании открытой электрической дугой создают реалистичные условия и используют манекены, на которые надета защитная одежда. По результатам испытаний производят классификацию спецодежды для защиты от электродуги, устанавливают уровни.

Исполнение требований стандартов обеспечит защиту жизни электротехнического персонала, работающего с электрооборудованием, поможет предотвратить травмы, свести к минимуму смертность при выполнении профессиональных работ.

Уровни и классы защиты

Уровень защиты показывает, какое минимальное воздействие высокой температуры от электродуги выдержит одежда, прежде чем начнет разрушаться. Расчет допустимых значений производится с высокой точностью на основе многочисленных испытаний после научной оценки показателей.

Этот параметр показывает, сколько тепла выдержит огнестойкая ткань без воспламенения. От класса защиты зависит насколько эффективно одежда способна оградить работника от теплового излучения, от поражения электродугой.

По степени эффективности ГОСТ Р 12.4.234-2012 разделяет спецодежду для защиты от терморисков при воздействии опасного разряда электрической дуги (ЗЭТВ) на 8 классов.

Уровни защиты сведены в таблицу:

*ЗЭТВ измеряется внесистемными единицами, выражается в килокалориях на квадратный сантиметр (ккал/см²) — этот параметр показывает количество тепловой энергии, которая воздействует на минимальную единицу площади. В маркировке спецодежды для защиты от электрической дуги обязательно указывают предельную величину потока, которую выдержит СИЗ до того, как человек получит ожог второй степени. Допустимо проставление этого параметра в эквиваленте кДж/см² (1 ккал/см² = 4,184 кДж/см²).

ЗЭТВ защитного костюма связана с величиной тока на объекте. Чем выше электроток и напряжение, тем больше должно быть значение ккал/см² для защиты от электродуги. Величину падающей электродуговой энергии с учетом номинального тока и времени отключения защиты рассчитывают отдельно на каждом рабочем месте.

Расчет общей калорийности нескольких предметов специальной одежды недопустимо производить, просто суммировав значения ЗЭТВ нательной фуфайки, рубашки и внесезонной или зимней куртки. Получится завышенная цифра, которая далека от реальности. Расчет суммарной калорийности комплекта многослойной одежды производится лишь на основе лабораторных испытаний.

При подборе одежды значение ЗЭТВ должно превышать расчетные данные, чтобы обеспечить повышенную защиту, избежать травматизма персонала от электродугового воздействия.

Принцип действия защитных тканей

Для пошива спецодежды, которая обеспечит реальную защиту от электрической дуги, подбирают не просто жаропрочные материалы либо огнестойкие пропитки для их обработки. Это недопустимо. Одежду шьют из тканей, способных выдержать конкретную высокоградусную температуру без воспламенения или расплавления волокон.

Критерии оценки материалов:

1. Показатель теплопередачи (5–100 ккал/см²) — какое количество тепла пропускает ткань при вспышках электродуги разной мощности. От него зависит уровень защиты спецодежды (значения указаны в таблице).
2. Высокая прочность на разрыв (не менее 800 Н) — при работе в напряженных позах ткань не должна разрываться, недопустимо появление сквозных отверстий, через которые пламя обожжет открытое тело.
3. Отсутствие вторичных ожогов — после удаления из зоны действия электрической дуги материал не должен поддерживать горение, обугливаться, плавиться, стекать каплями.
4. Сохранение первоначальной формы, размеров, свойств после стирки — одежда должна выдержать не менее 50 стирок/чисток, недопустимо снижение защитных качеств более чем на 5% от первоначального уровня (ТР ТС 019/2011, стр.29).

Для пошива спецодежды с повышенной термостойкостью для электротехнических работников применяют:

• сверхпрочные негорючие и не плавящиеся арамидные материалы с модифицированными волокнами (Термоформ, Кевлар, Номекс, Тварон, Термол);
• смесовые ткани (Flametuff) с защитой от статического электричества;
• модифицированный акрил (Сармант, Модакрил);
• трикотажные полотна, хлопок с огнестойкими пропитками для нательного белья;
• мембранные материалы в виде волокон вплетаются в основу для повышения огнезащитных свойств (PTFE) и наносятся на базовые ткани для защиты от влаги, грязи, масел (ЛТ-мембраны).

Для всех материалов (основных, подкладочных, прокладочных, утеплительных) характерны: высокая термостойкость, долговечность, устойчивость к возгоранию, разрыву, износу. Их дополнительно обрабатывают пылестойкими, грязеотталкивающими, маслостойкими пропитками для уменьшения загрязняемости.

Недопустимо для изготовления использовать легкоплавкие синтетические ткани (нейлон, полиэстер). Они плавятся, прочно прилипают к коже, усиливают ожоги.

Конструктивные особенности защитных комплектов

Одежда, предохраняющая от термических воздействий и тепловых рисков от электрической дуги, должна обеспечить полноценную защиту. Это возможно лишь при использовании спецодежды вместе с СИЗ головы, рук, ног.

Второе важное условие — защитная спецодежда должна быть многослойной:

1. Нательное термостойкое белье — состоит из фуфайки с длинными рукавами и кальсон, надевается под костюм, полностью закрывает тело.
2. Основной костюм — комплект из куртки-рубашки с усилительными накладками на груди/локтях и брюк либо полукомбинезана с наколенниками.
3. Верхняя одежда — плащ с водостойкой пропиткой; летняя, демисезонная, утепленная куртка.

Многослойная одежда повышает термическую стойкость, обеспечивает надежную защиту от электродуги. При выполнении особо опасных работ рекомендуется дополнительно надевать жилеты или поддевки из огнестойких тканей, чтобы увеличить количество защитных слоев. Конструкция всех предметов одежды для защиты от электрической дуги продумана так, что при носке они закрывают все тело (шею, запястья, щиколотки, область талии), чтобы предотвратить попадание искр.

Модели прямого силуэта с большими припусками на свободу облегания обеспечивают вентиляцию пододежного слоя, снижают риски перегрева при интенсивной работе. В меру просторная одежда не стесняет движения, обеспечивает подвижность: в ней удобно наклоняться, приседать, выполнять операции в различных позах, что важно при физических видах труда.

Швы нательного белья мягкие, не натирают кожу. Строчки одежды прочные, не самораспускаются, не разрываются при сильном натяжении, выдерживают нагрузку на разрыв до 250Н. Фурнитура из термостойких материалов, без металлических предметов.

Все застежки невидимы, скрыты под планками и клапанами. Количество открытых швов минимальное. При вынужденном ремонте спецодежды применяют огнестойкие нитки и термостойкие куски ткани из прикрепленного к изнанке ремкомплекта.

Специальная одежда обеспечивает комфорт при длительной каждодневной носке в течение рабочей смены, если она правильно подобрана по размерам. Она гарантирует безопасность, если соответствует максимально возможному уровню защиты с учетом оценки рисков при обслуживании конкретных электроустановок.

Маркировка и идентификация защитных свойств

При маркировании спецодежды для электротехнических работников обязательно указывают уровень термической защиты (ЗЭТВ/ATPV). Его значение должно оставаться видимым, хорошо читаемым в течение всего срока эксплуатации, также как остальные данные.

Маркируется отдельно каждый предмет спецодежды. В маркировке указывают сведения об изготовителе, наименование модели, материал, размер, стандарт, дату изготовления. Данные наносят на изделие и на этикетку. Дополнительно может быть указан климатический регион, особенности конструктивного исполнения, количество максимально допустимых стирок или химчисток, советы по уходу за изделием.

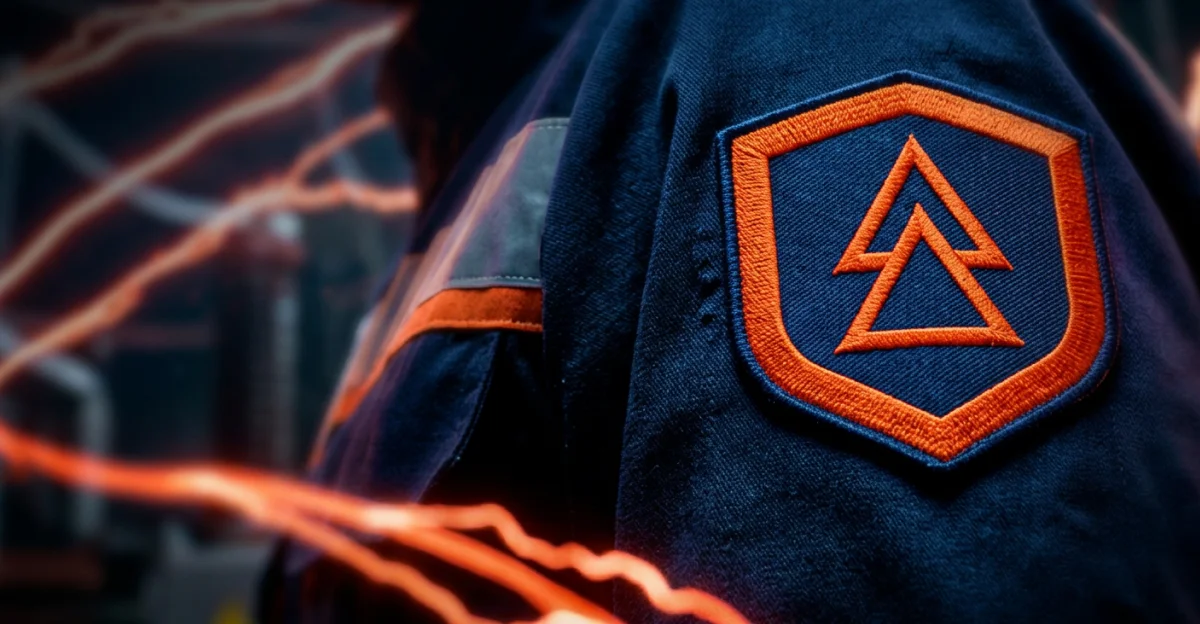

Спецодежду дополнительно маркируют специальными символами — пиктограммами. Международный графический значок ISO 7000-5216 в виде двойного треугольника настрачивают на одежду, наносят на маркировку, проставляют на элементах экипировки СИЗ.

Защитная одежда электротехников, электриков, электромонтеров должна защищать не только от потока дуги, но и от открытого пламени, от статического электричества. Эти данные, по которым определяется дополнительная защитная способность, проставляют в маркировке и нашивают на куртки пиктограмму ISO 7000-2417 (EN ISO 11612), указывающую на защиту от огня, и ISO 7000-2415 (EN 1149) — на антистатические свойства (ГОСТ 12.4.103— 2020). На многих моделях есть три значка: дуга + огнестойкость + антистатик.

Костюмы электродуговой защиты может предохранять от поражения электротоком, защищать от низких температур, от общепромышленных и механических загрязнений. Все сопутствующие защитные свойства также отражаются пиктограммами.

Дополнительные СИЗ в комплексе защиты от электродуги

В число обязательных дополнительных СИЗ входят:

• диэлектрическая каска из термостойкого материала (поликарбоната) с наголовным креплением принимает удары термического потока;
• термостойкий негорючий подшлемник закрывает голову, шею, подбородок;
• щиток со светофильтрами и креплением на каску защищает лицо спереди и с боков;
• дугозащитные диэлектрические перчатки с удлиненным раструбом предохраняют запястья;
• специальная обувь на резиновой подошве оберегает ноги.

Это отдельные средства СИЗ. С их помощью составляют полный комплект предметов для защиты головы, шеи, лица, рук и ног от электрической дуги, от яркой вспышки, от поражения электротоком, от статического электричества.

Итоги

Специальная одежда для защиты от интенсивного воздействия электрической дуги должна отвечать стандартам термостойкости, иметь сертификат, в котором проставлен уровень защиты от термовоздействия. Изготовители обязаны указывать предельную величину термической энергии электропотока, которую способен выдержать каждый отдельный предмет защитного костюма.

Подбор спецодежды для электротехнического персонала производят с учетом реальных факторов. От правильного выбора зависит профессиональная культура безопасности в отраслях с высоким производственным риском.

ГК «Стоик-Спецодежда» предлагает специальную дугозащитную одежду, костюмы для электромонтеров и сварщиков. Наши сотрудники подберут определенный набор средств СИЗ с учетом специфики условий труда электротехнических специалистов на каждом рабочем месте.
